Bohrvorrichtung für
Rohre

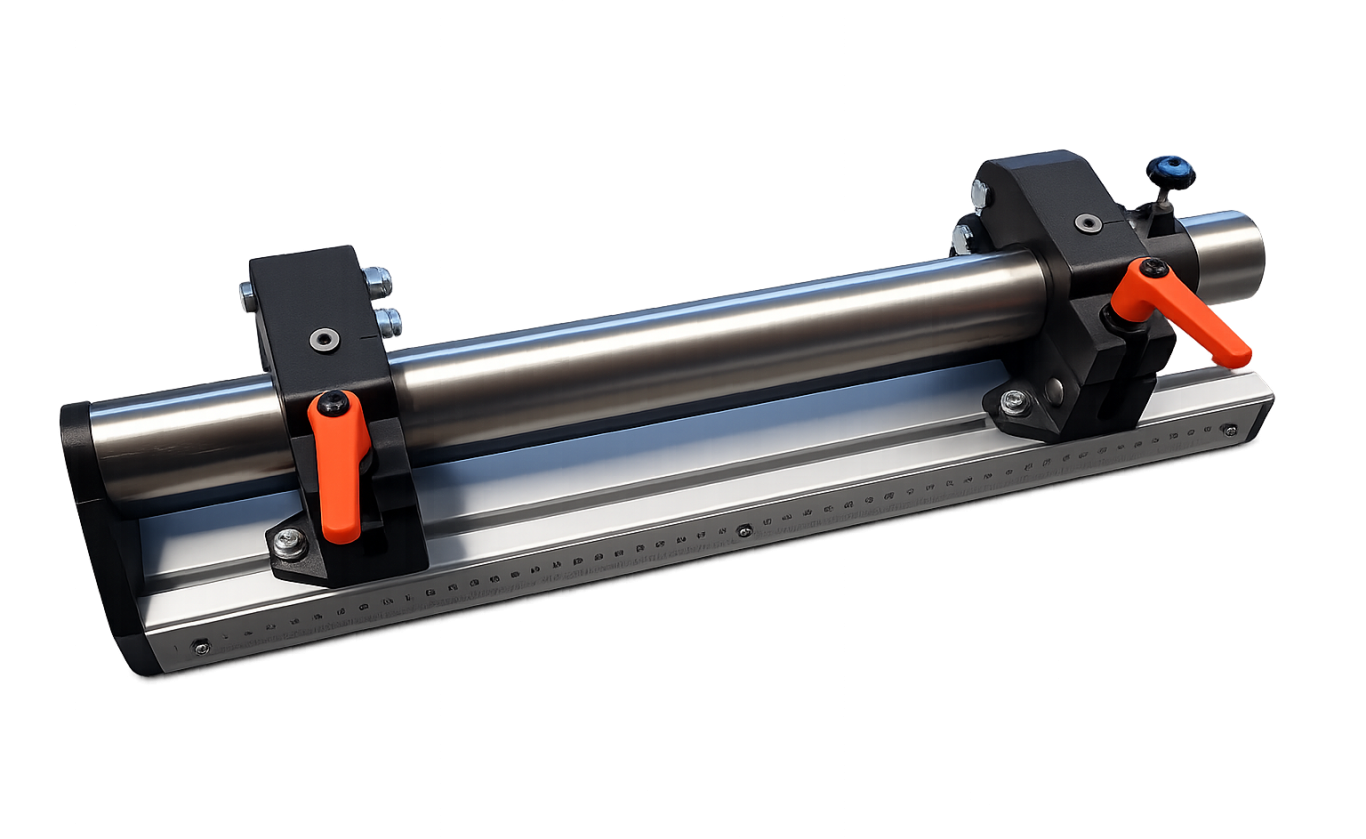

Diese Bohrvorrichtung vereint klassischen Vorrichtungsbau mit modernen Fertigungsverfahren und steht für hohe Präzision, Flexibilität und Anwenderfreundlichkeit.

Ausgelegt ist die Vorrichtung standardmäßig für Rohre mit    Ø 42,4 mm. Andere Rohrdurchmesser sind auf Anfrage problemlos realisierbar.

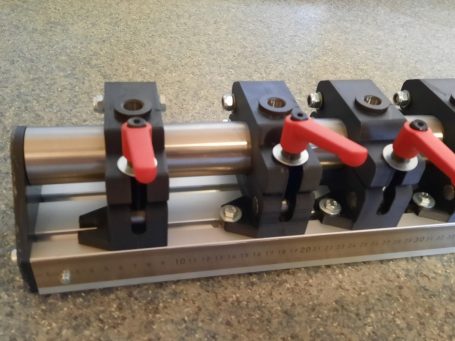

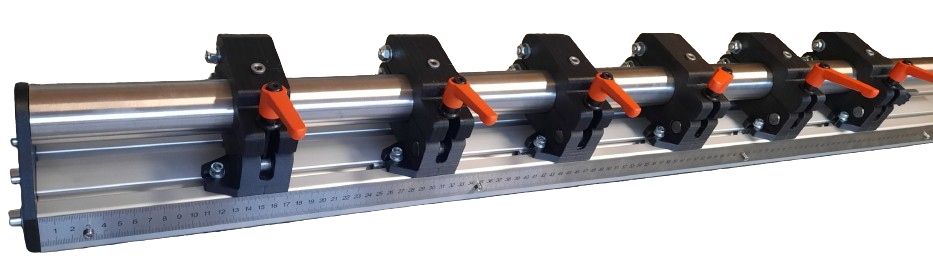

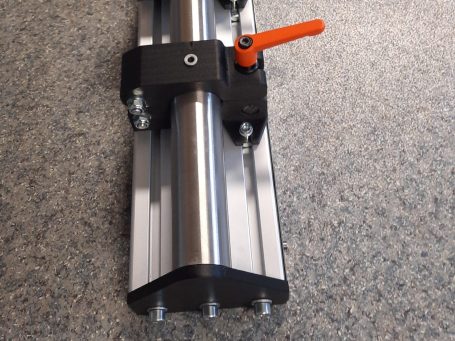

Der stabile Unterbau besteht aus einem Aluminium-Systemprofil 120 × 40 mm und sorgt für eine verwindungssteife, langlebige Konstruktion. Seitlich ist ein Stahllineal mit 1-mm-Teilung angebracht, ergänzt durch einen einseitigen Anschlag zur exakten Längenpositionierung. Auf dem Grundkörper sind präzise gefertigte Bohrblöcke montiert.

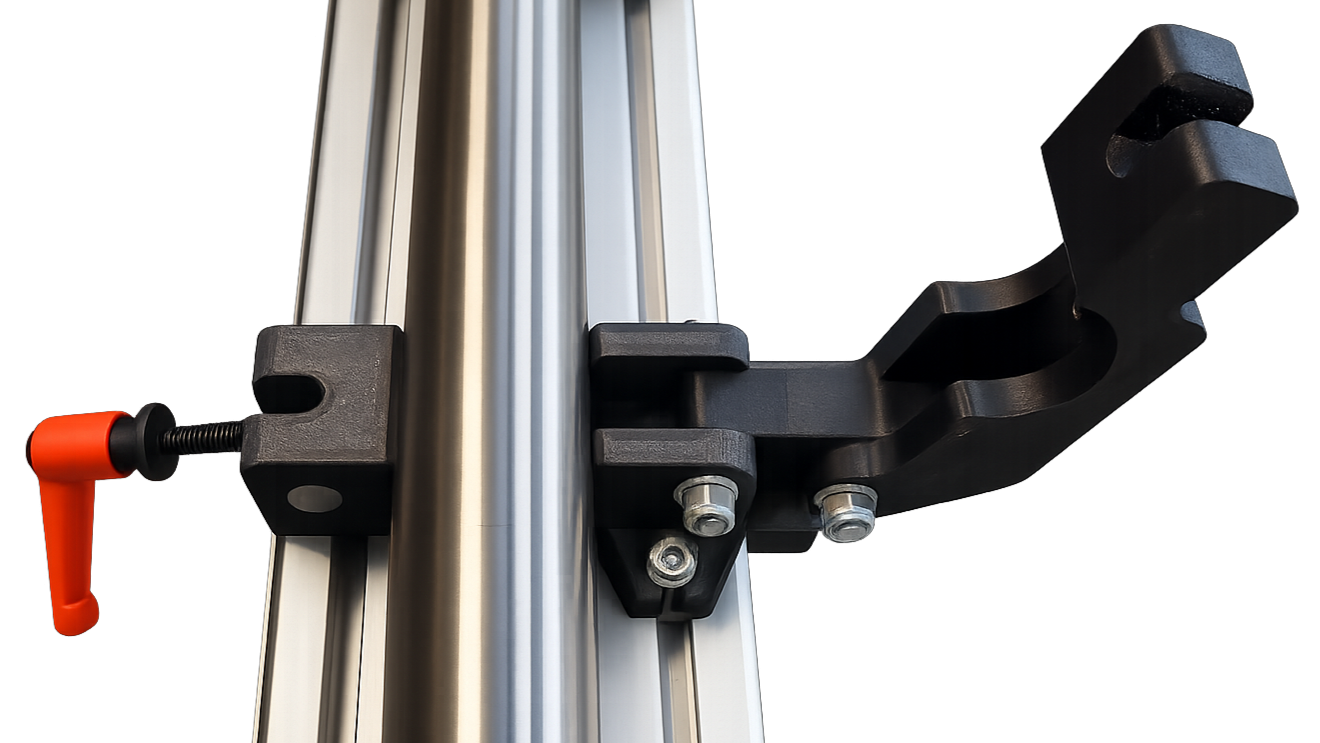

Der aufgeschraubte Bohrblock ist als Schnellwechseleinheit ausgeführt und ermöglicht besonders kurze Werkstückwechselzeiten. Zentral zum Rohr befindet sich eine gehärtete Bohrbuchse, die ein präzises, verlaufsfreies Führen des Bohrers gewährleistet. Je nach Bohrerlänge kann die Bohrung entweder durch eine Rohrwand oder als Durchgangsbohrung ausgeführt werden.

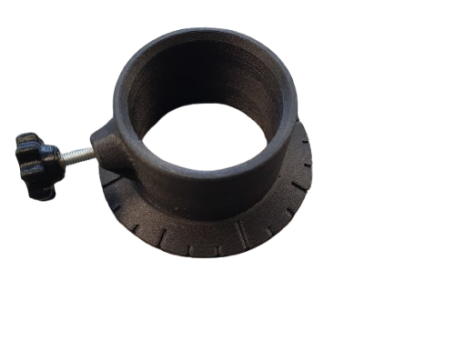

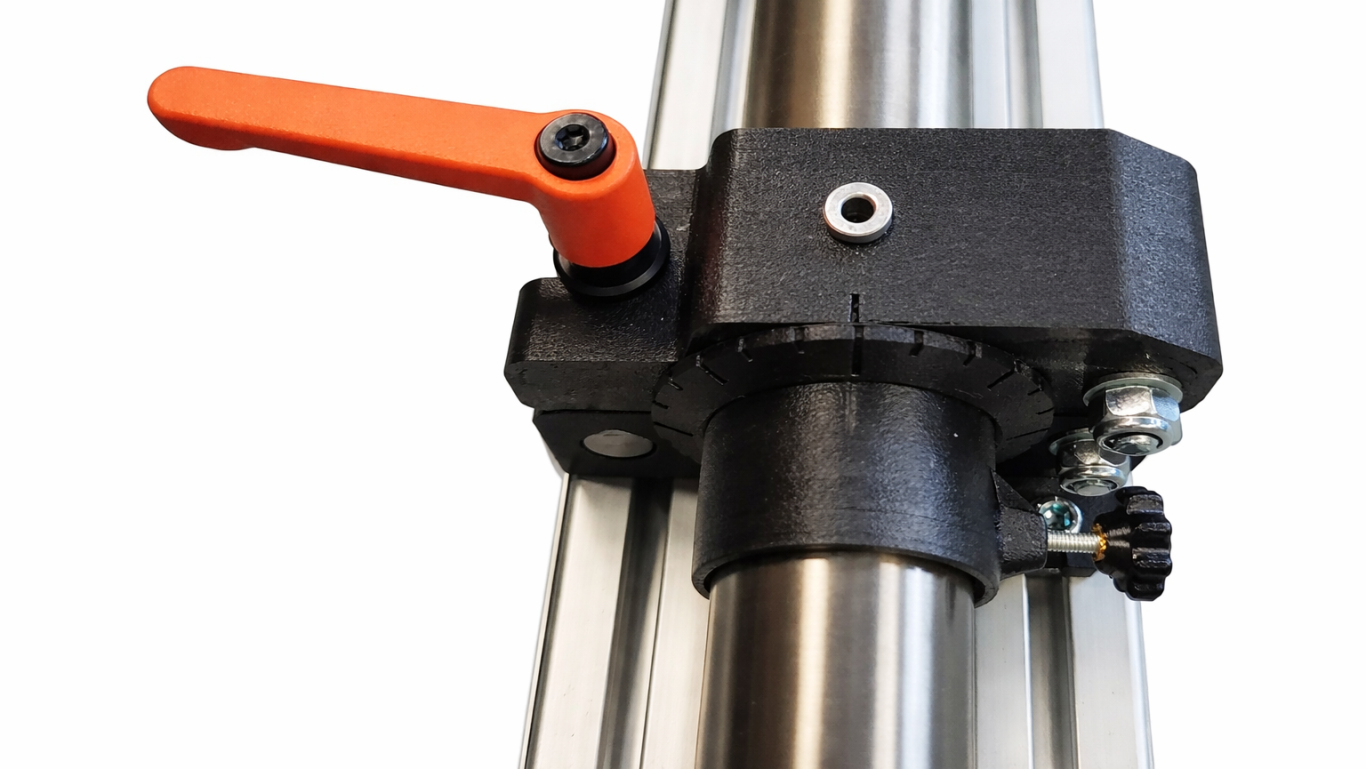

Für kurze Bohrer lässt sich über einen seitlich klemmbaren Winkelring eine 180-Grad-Teilung einstellen. Der Winkelring verfügt über eine umlaufende Skala mit 15-Grad-Teilung, wodurch auch weitere Winkelstellungen schnell und reproduzierbar einstellbar sind.

Alle Bauteile, die mit dem Rohr in Kontakt kommen, sind aus kohlenstofffaserverstärktem Kunststoff gefertigt. Dadurch wird ein kratzerfreies Spannen gewährleistet – ideal für geschliffene oder hochwertige Oberflächen.

Sie möchten sich selbst überzeugen und keine Kompromisse eingehen?

Kein Problem – bei uns kaufen Sie nicht die Katze im Sack.
Für Interessenten stellen wir

Testvorrichtungen als Leihmuster

zur Verfügung, mit denen Sie die Bohrvorrichtung ausgiebig unter realen Bedingungen testen können. Erleben Sie Präzision, einfache Handhabung und hochwertige Verarbeitung direkt in Ihrer Anwendung – bevor Sie sich entscheiden.
